ステンレス鋳管の接続方法と施工上の注意点は何ですか？

ステンレス鋳管の主な接続方法

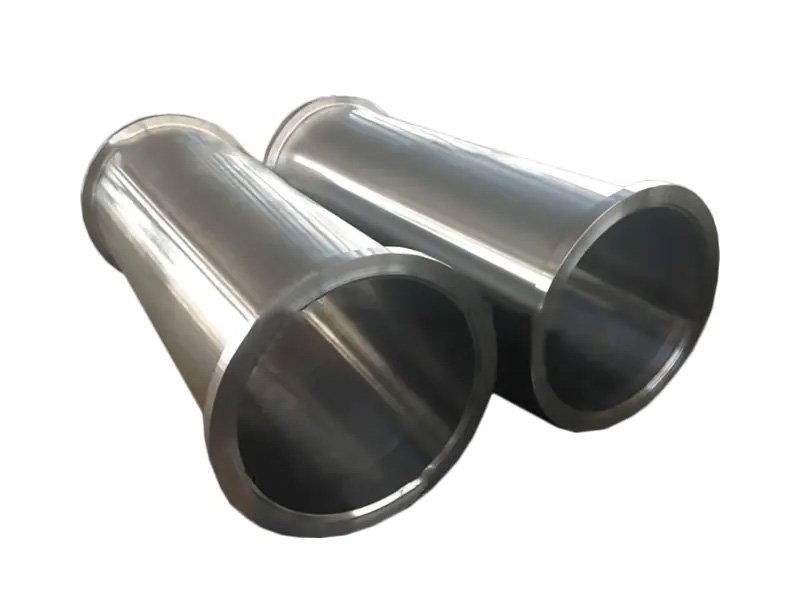

いろいろな接続方法がありますが、 ステンレス鋼鋳造パイプ 、主にフランジ接続、溶接接続、ねじ接続、クランプ接続が含まれます。これらの方法には独自の適用範囲と特徴があり、選択は特定の作業条件、パイプの直径サイズ、使用要件と組み合わせる必要があります。

フランジ接続では、2 つのフランジとシーリング ガスケットを介してパイプラインを機器またはパイプラインに接続します。分解・メンテナンスが容易な接続方式で、中・大口径の配管や頻繁にメンテナンスが必要な場合に適しています。フランジ接続のシール性能は、ガスケットの材質と取り付け圧力によって異なります。取り付けの際は、フランジの表面が平らで均等に締め付けられていることを確認する必要があります。

溶接接続は、溶接プロセスを通じてパイプの端を直接融合し、良好なシール性能を備えた強固な接続を実現します。一般的に使用される溶接方法には、突合せ溶接とソケット溶接があります。溶接接続は高圧、高温、過酷な作業条件に適していますが、建設技術と設備に対する高い要件があり、分解するのは簡単ではありません。

ねじ接続は主に小径管に使用され、管端に内ねじと外ねじがあり、締め付けることで接続します。この接続方法は施工が容易で中低圧システムに適していますが、振動が大きい環境や熱膨張収縮が顕著な環境には適していません。

クランプ接続は、クランプとシールリングを使用してパイプの端を固定します。一時的な設置や、素早い分解・組立が必要なシーンでよく使用されます。クランプ接続にはパイプ表面に対する高い要件があり、シール性能と耐圧能力には制限があります。

フランジ接続時の取付注意事項

フランジ接続の取り付け中は、フランジ表面の品質、ガスケットの選択、および締め付け順序に注意を払う必要があります。まず、フランジの表面には傷、へこみ、錆がなく、きれいで平らな状態に保たれている必要があります。第二に、シール効果を確保するには、媒体の特性と作業条件に応じてガスケットの材質を選択する必要があります。取り付け中は、不均一な力によるフランジの変形やガスケットの損傷を避けるために、ボルトを左右対称の順序で段階的に締める必要があります。さらに、ボルトは緩みを防ぐために指定されたトルク要件を満たす必要があります。取り付け後、シールが設計要件を満たしていることを確認するために圧力テストが必要です。

溶接接続の取り付け上の注意事項

溶接接続には、パイプ端の準備、溶接プロセス、溶接後の処理など、建設品質に対する高い要件が求められます。溶接部を良好に形成するには、パイプ端を切断、面取り、洗浄する必要があります。亀裂や変形を防ぐために、溶接中は入熱を制御する必要があります。溶接は均一で緻密であり、溶接仕様を満たしている必要があります。溶接後は、X線検査や超音波検査などの非破壊検査を実施して、溶接部の内部に欠陥がないことを確認する必要があります。溶接後、構造の安定性と耐用年数を向上させるために、溶接部を熱処理または応力除去する必要もあります。建設担当者は、溶接プロセスが要件を満たしていることを確認するために、対応する資格を持っている必要があります。

ねじ接続の取り付け上の注意事項

ねじ接続は主に小口径および中低圧システムに適しています。パイプ端のねじ山はきれいで完全で、取り付け中に損傷していない必要があります。組み立て時にはポリテトラフルオロエチレン (PTFE) テープなどの適切なシール材を使用し、シールが緩まないようにネジ山を均等に巻く必要があります。接続プロセス中、ネジは緩みや漏れを防ぐために指定されたトルクで締め付ける必要があります。ねじ山を損傷する恐れがありますので、過度の力を加えないでください。設置後、接続部分が確実に密閉されていることを確認するために、気密テストまたは油圧テストを実行する必要があります。

クランプ接続の取り付け上の注意事項

クランプ接続は取り付けが簡単ですが、シール リングとパイプ端面の品質には高い要件があります。取り付ける前に、シールリングが損傷していないか、パイプ端面が平らでバリがないことを確認してください。シールリングをパイプポートに正しく配置し、クランプが均等に覆われるようにします。クランプを締め付ける際は、締めすぎたり緩めすぎたりしないよう、メーカー推奨のトルクを守ってください。クランプ接続は低圧環境に適しており、通常は一時的または補助的な接続に使用されます。長期間メインの接続方法として使用するのには適していません。シール効果を確認するために、取り付け後に圧力テストを実行する必要があります。

設置時の一般的な注意事項

ステンレス鋼鋳造管を設置するときは、設計図面と技術仕様に厳密に従い、建設プロセスを合理的に配置する必要があります。パイプラインシステムを設置する前に、サイトを清掃して、破片や汚染物質がないことを確認する必要があります。設置プロセス中は、シールや構造強度への影響を防ぐために、機械的衝撃やパイプラインの過度の変形を避けてください。配管内に異物が入らないよう、接続部分は清潔に保ってください。設置が完了したら、圧力およびシール性能のテストを時間内に実行し、問題を時間内に修正する必要があります。さらに、建設現場では安全保護を行う必要があり、オペレーターは専門的な訓練を受ける必要があります。
